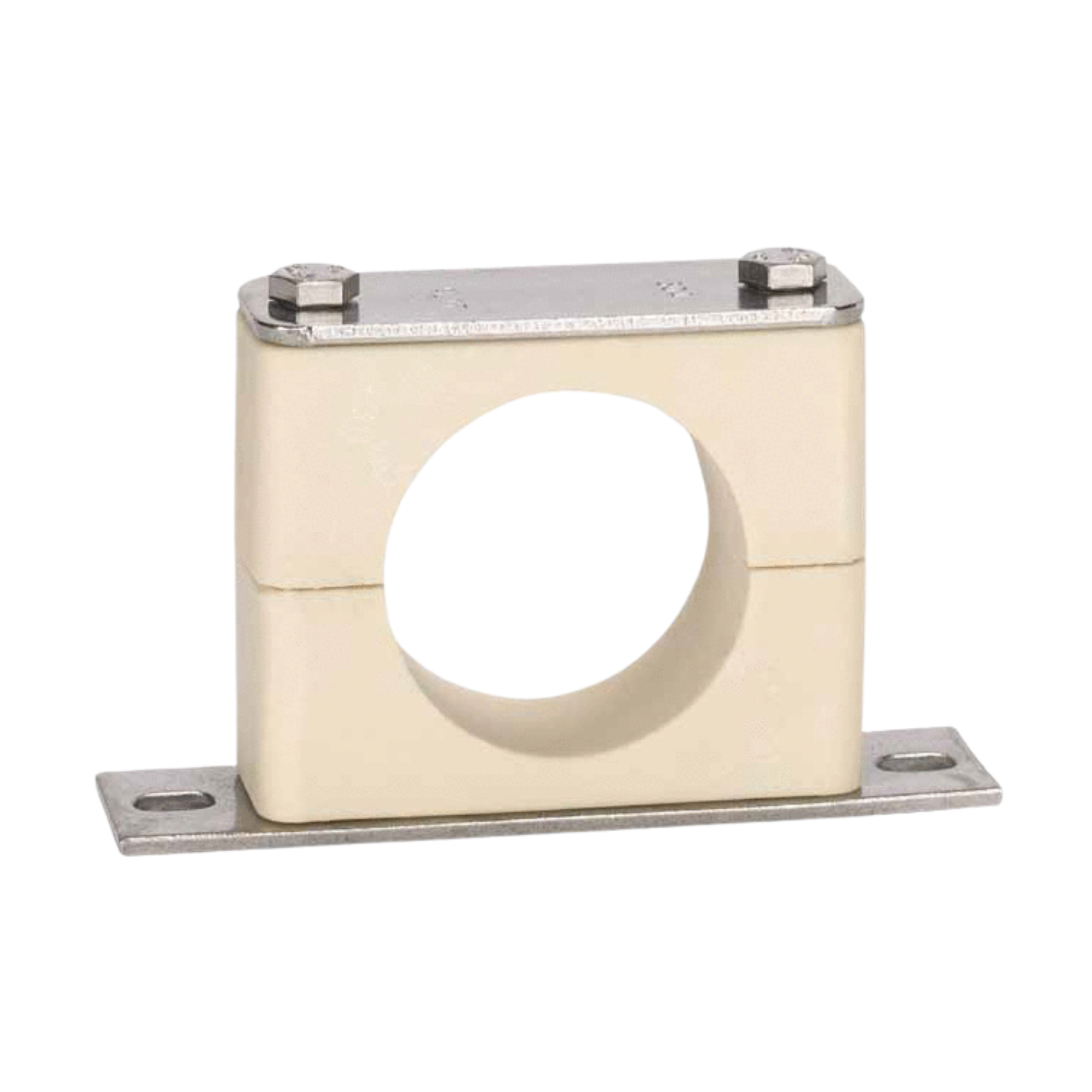

Plaque de base à alésage lisse

Plage de dimensions :
Diamètre extérieur de 1/4" à 6,625".

Quincaillerie :
Acier inoxydable 304
Acier inoxydable 316
Acier au carbone plaqué zinc électrolytique

Inserts en plastique :
Polypropylène (bleu)
Santoprène (beige)
Polysulfone (noir)
PEHD (blanc)
Nylon haute température (noir)

Voir page 85 du PDF pour les limites de température.

Installation :
Positionner les trous de boulonnage sur la structure de montage, puis soit tarauder la structure, soit utiliser un boulon 1/4-20 avec écrou pour la fixation.

Guide de dilatation thermique (optionnel) :
Permet la dilatation axiale du tube ou de la tuyauterie due à l’expansion thermique. Un ensemble de deux guides par collier (voir Fig. 207 dans les accessoires).

Matériau du guide de dilatation thermique :
Santoprène, insert de 1/16", noir pour identification du service.
