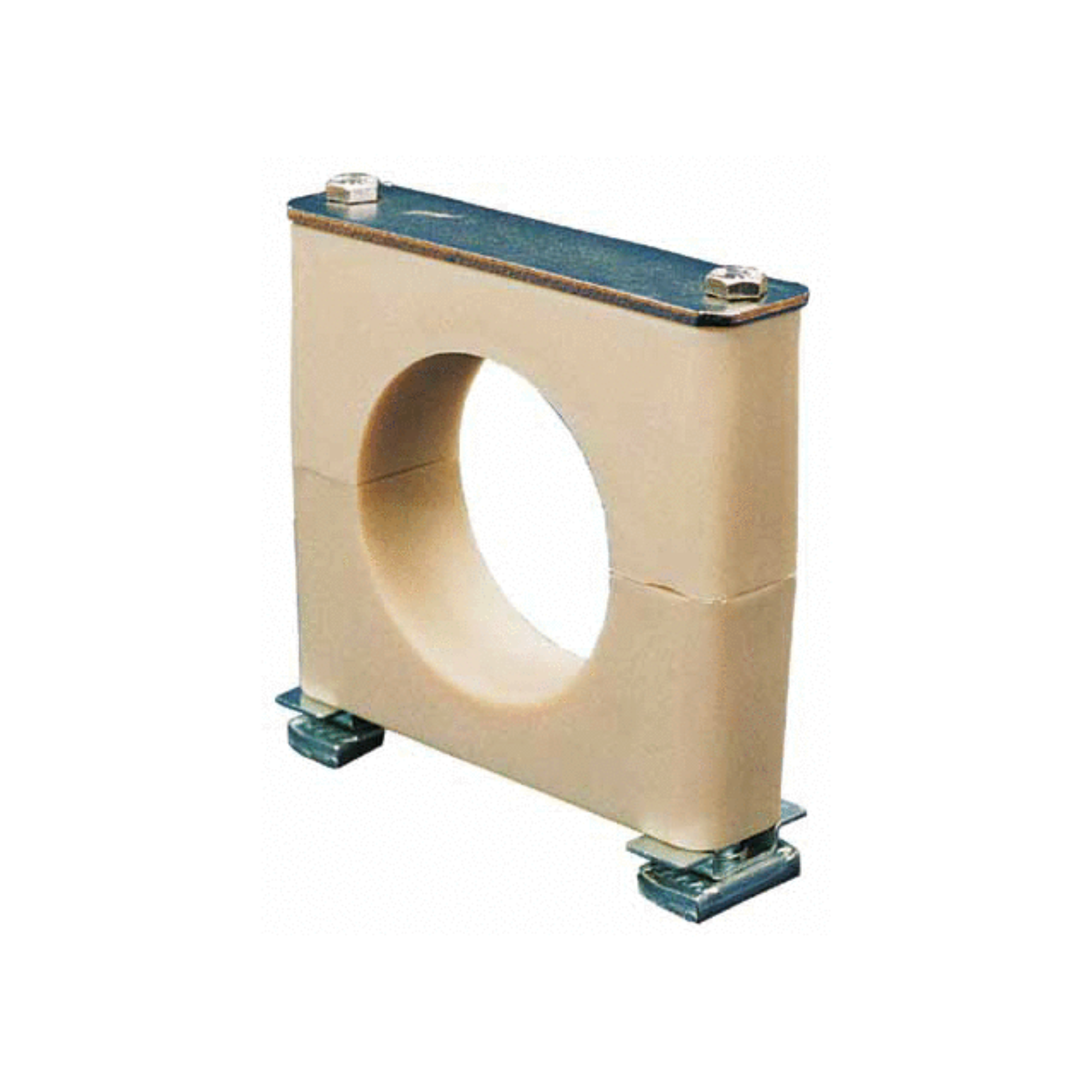

Support pour rail Unistrut à alésage lisse

Plage de dimensions :
Diamètre extérieur de 1/4" à 4" (boîtier Groupe 7A).

Quincaillerie :
Acier inoxydable 304
Acier inoxydable 316
Acier au carbone plaqué zinc électrolytique

Inserts en plastique :
Polypropylène (bleu)
Santoprène (beige)
Polysulfone (noir)

Voir page 85 du PDF pour les limites de température.

Installation :
Une fois la position du rail Unistrut déterminée, placer deux écrous de rail Unistrut dans le profilé à l’endroit souhaité pour recevoir les inserts en plastique. Positionner le tube ou la tuyauterie dans le collier, perpendiculairement au rail Unistrut. Serrer les boulons du collier au couple recommandé afin de verrouiller l’assemblage en place.

Guide de dilatation thermique (optionnel) :
Permet la dilatation axiale du tube ou de la tuyauterie due à l’expansion thermique. Un ensemble de deux guides par collier (voir Fig. 207 dans les accessoires).

Matériau du guide de dilatation thermique :
Santoprène, insert de 1/16", noir pour identification du service.
